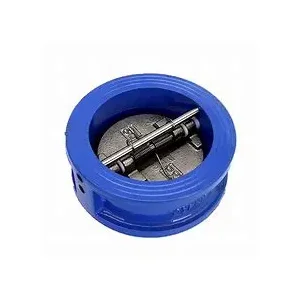

Ketaus drugelio patikrinimo vožtuvas

Mūsų ketaus drugelio vožtuvo vaflinio tipo jungtis leidžia lengvai įdiegti. Jis gali būti sandariai užsegtas tarp dviejų flanšų, taupant daug montavimo vietos ir yra labai tinkamas erdvės suvaržytam vamzdyno išdėstymo scenarijams.

Struktūra ir darbo principas

I) konstrukcinis dizainas

Ketaus vaflių patikrinimo vožtuvą daugiausia sudaro pagrindinės dalys, tokios kaip vožtuvo korpusas, vožtuvo diskas, vožtuvo kotas, spyruoklė (su kai kuriais modeliais). Vožtuvo korpusas liejamas ketaus, užtikrinantis tvirtą atramą ir stabilų konstrukcinį pagrindą visam vožtuvui. Vožtuvo diskas yra pagrindinis komponentas, norint pasiekti patikrinimo funkciją. Jos forma ir konstrukcinis dizainas skiriasi priklausomai nuo skirtingų darbo sąlygų. Įprastos formos yra vienas diskas ir dvigubas diskas. Vožtuvo stiebas naudojamas vožtuvo diskui sujungti ir nukreipti jo judėjimo trajektoriją, kad vožtuvo diskas būtų tiksliai ir sklandžiai judamas atidarant ir uždarant. Kai kuriuose patikrinimo vožtuvuose yra spyruoklės. Spyruoklės funkcija yra padėti vožtuvo diskui uždaryti, sustiprinti sandarinimą uždarant ir tam tikru mastu sumažinti vandens plaktuko atsiradimą.

Ii) darbo mechanizmas

Kai terpė teka įprasta kryptimi, terpės sukeltas slėgis pastums vožtuvo diską, kad įveiktų savo sunkumą ir galimą spyruoklės pasipriešinimą, kad vožtuvo diskas sukasi aplink vožtuvo stiebą ar kaiščio veleną. Šiuo metu terpė gali sklandžiai praeiti pro vožtuvą, o visa vamzdyno sistema yra normalios srauto būsena. Kai terpė linkusi tekėti atgal, atvirkštinis slėgis, kurį sukelia terpės atbulinė eiga, ir paties vožtuvo disko sunkumas sukels vožtuvo diską greitai sukasi priešinga kryptimi ir tvirtai pritvirtins prie vožtuvo sėdynės, tokiu būdu atkirpdamas refliukso kanalą laikmenos srautą, užkirsdamas kelią terpės atbulinei eigai, ir užtikrinant, kad terpė vamzdynų sistemoje visada palaiko vienkartinį srautą.

Techniniai parametrai
