Kaip flanšo atbulinis vožtuvas pagerina pramoninio vamzdyno saugą?

Kas yra flanšo atbulinis vožtuvas?

Flanšinis atbulinis vožtuvas yra automatinio vožtuvo tipas, skirtas leisti skysčiui tekėti viena kryptimi, tuo pačiu užkertant kelią atvirkštiniam srautui. Vožtuvas naudoja flanšines jungtis saugiam montavimui pramoninėse vamzdynų sistemose. Skirtingai nuo rankiniu būdu valdomų vožtuvų, atbuliniai vožtuvai veikia automatiškai, priklausomai nuo sistemos slėgio.

Kai skystis juda numatyta kryptimi, vožtuvas atsidaro automatiškai. Jei vyksta atvirkštinis srautas, vožtuvas nedelsiant užsidaro, kad apsaugotų siurblius, vamzdynus ir įrangą nuo slėgio šuolių ir atgalinio srauto pažeidimų.

Flanšinės jungtys užtikrina puikų sandarinimo efektyvumą ir konstrukcijos stabilumą, todėl šie vožtuvai idealiai tinka naudoti aukšto slėgio ir didelio skersmens įrenginiuose.

Kaip veikia flanšo atbulinis vožtuvas?

Flanšinio atbulinio vožtuvo veikimo principas yra gana paprastas, bet labai efektyvus. Vožtuvas atsidaro, kai priekinio skysčio slėgis viršija įtrūkimo slėgį. Kai srautas sustoja arba apsisuka, vidinis diskas automatiškai grįžta į uždarytą padėtį.

Skirtingų konstrukcijų vožtuvai naudoja skirtingus uždarymo mechanizmus:

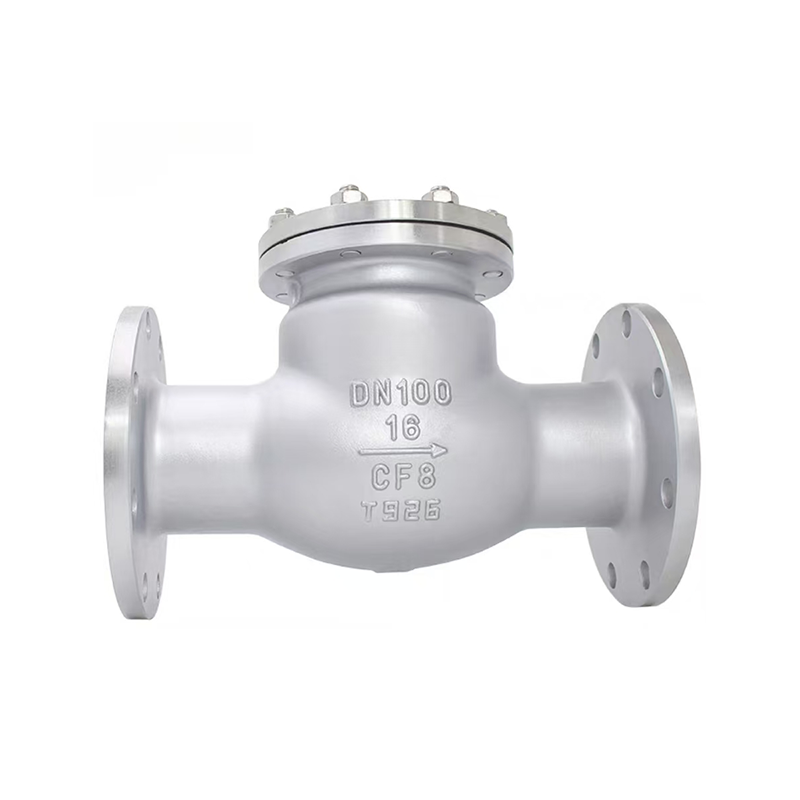

• Svyruojantys atbuliniai vožtuvai naudoja šarnyrinį diską.
• Kėlimo atbuliniai vožtuvai naudoja vertikalų disko judėjimą.
• Dviejų plokščių atbuliniuose vožtuvuose naudojamos spyruoklinės plokštės.
• Tylūs atbuliniai vožtuvai sumažina vandens plaktuko poveikį.

Šis automatinis mechanizmas padeda apsaugoti pramonines sistemas nuo:

• Atgalinis užteršimas
• Siurblio atbulinės eigos pažeidimas
• Vandens plaktukas
• Slėgio nestabilumas
• Dujotiekio nutekėjimas

Pagrindiniai flanšinių atbulinių vožtuvų pranašumai

Pramonės objektai renkasi flanšinius atbulinius vožtuvus, nes jie suteikia ilgalaikių eksploatavimo pranašumų.

Įprasti flanšinių atbulinių vožtuvų tipai

Skirtingoms pramoninėms sistemoms reikia skirtingų atbulinių vožtuvų konstrukcijų. Tinkamo tipo pasirinkimas pagerina našumą ir patikimumą.

Pramoniniai pritaikymai

Flanšiniai atbuliniai vožtuvai yra plačiai naudojami įvairiose pramonės šakose dėl jų patikimumo ir paprasto automatinio veikimo.

• Vandens tiekimo sistemos
• Nuotekų valymo įrenginiai
• Naftos ir dujotiekiai
• Naftos chemijos įrenginiai
• Elektros gamybos jėgainės
• Jūrų inžinerinės sistemos
• ŠVOK cirkuliacinės sistemos
• Pramoninės siurblinės

Cheminio apdorojimo aplinkoje dažnai pirmenybė teikiama korozijai atsparioms medžiagoms, tokioms kaip nerūdijantis plienas. Aukšto slėgio sistemose anglinio plieno arba kaltinio plieno vožtuvai dažniausiai parenkami siekiant pagerinti konstrukcijos stiprumą.

Kaip pasirinkti tinkamą vožtuvą

Norint pasirinkti tinkamą flanšo atbulinį vožtuvą, reikia atidžiai įvertinti darbo sąlygas.

Pagrindiniai veiksniai:

• Darbinis slėgis
• Skysčio temperatūra
• Dujotiekio dydis
• Žiniasklaidos tipas
• Srauto greitis
• Korozijos poveikis
• Montavimo orientacija

Pramoniniai pirkėjai taip pat turėtų patikrinti atitikties standartus, tokius kaip ANSI, API, DIN arba BS specifikacijos, atsižvelgiant į projekto reikalavimus.

Montavimo ir priežiūros patarimai

Tinkamas montavimas žymiai pagerina vožtuvo veikimą ir tarnavimo laiką.

• Sumontuokite vožtuvą pagal srauto krypties rodyklę.
• Prieš priverždami varžtus įsitikinkite, kad flanšas išlygiuotas.
• Venkite per didelės dujotiekio vibracijos.
• Reguliariai tikrinkite sandarinimo paviršius.
• Stebėkite neįprastus triukšmo ar slėgio pokyčius.
• Išvalykite vidinius komponentus techninės priežiūros išjungimo metu.

Netinkamas montavimas gali sukelti nuotėkį, pernelyg susidėvėjimą arba vožtuvo gedimą. Reguliarus patikrinimas padeda nustatyti problemas, kol jos nesukels brangių prastovų.

Flanšo atbulinis vožtuvas ir kiti vožtuvų tipai

Daugelis pramoninių pirkėjų atbulinius vožtuvus lygina su sklendėmis arba rutuliniais vožtuvais. Tačiau jų funkcijos skiriasi.

Dėl automatinio veikimo flanšiniai atbuliniai vožtuvai yra būtini sistemose, kuriose labai svarbi apsauga nuo atvirkštinio srauto.

DUK

Išvada

Flanšiniai atbuliniai vožtuvai yra esminiai pramoninių vamzdynų sistemų komponentai. Jie padeda užkirsti kelią atvirkštiniam srautui, apsaugoti įrangą, pagerinti eksploatavimo saugą ir sumažinti priežiūros išlaidas. Nesvarbu, ar naudojamas vandens valymo, naftos ir dujų, cheminio apdorojimo ar ŠVOK sistemose, tinkamo vožtuvo konstrukcijos ir medžiagos pasirinkimas gali žymiai pagerinti ilgalaikį sistemos veikimą.

Shengshi Huagong vožtuvassiūlo patikimus pramoninius vožtuvų sprendimus, sukurtus sudėtingoms reikmėms. Jei savo projektui ieškote patvarių ir našių flanšinių atbulinių vožtuvų, norint užtikrinti ilgalaikę veiklos sėkmę, labai svarbu pasirinkti patikimą gamintoją.
