Drugelio vožtuvų pasirinkimas: kaip pasirinkti tarp minkšto ir kieto sandariklio?

Drugelio vožtuvasPasirinkimas: Kaip pasirinkti tarp minkšto ir kieto antspaudo?

Pasirinkus drugelių vožtuvus, pasirinkimas tarp minkštų sandarių drugelių vožtuvų ir kieto sandarių drugelių vožtuvų tiesiogiai veikia sistemos sandarinimo efektyvumą, tarnavimo laiką ir kainą. Pagrindinis skirtumas tarp dviejų slypi sandarinimo medžiagoje ir taikomuose scenarijuose, kuriuos reikia išsamiai įvertinti iš trijų aspektų: vidutinės charakteristikos, temperatūros ir slėgio, atidarymo ir uždarymo dažnio.

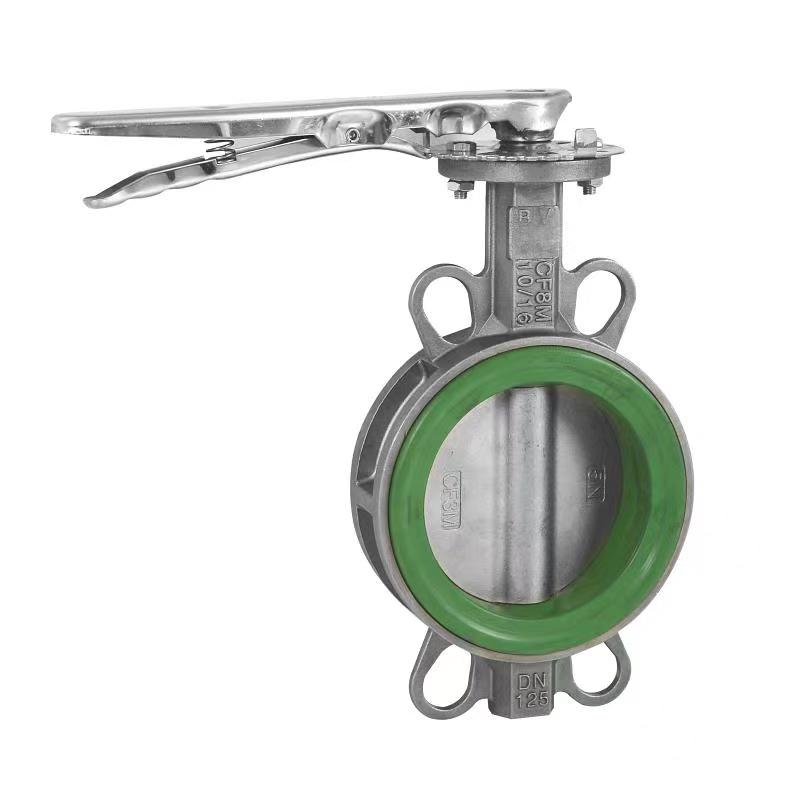

Sandarinimo pora minkštų sandariųDrugelio vožtuvaiDažnai naudojamas guma (pvz., Nitrilo guma, EPDM guma) arba fluoroplastinis (pvz., PTFE), kuris turi nulinio nuotėkio sandarinimo pranašumus ir mažą atidarymo bei uždarymo sukimo momentą. Kai terpė yra kambario temperatūros švarus vanduo, dujos arba silpnai ėsdinantis skystis (pvz., Nuotekos, oro kondicionavimo cirkuliuojantis vanduo), o slėgis yra ≤ 1,6MPa, minkštas uždarytas drugelio vožtuvas gali pasiekti dvikryptės burbulo lygio sandarinimą su savo elastingo sandarinimo paviršiumi, ypač tinkamu atvejais, kai yra griežtos nuotėkio greičio reikalavimai (pvz., Vandens tiekimo vamzdynai, maisto apdorojimas). Tačiau reikia pažymėti, kad viršutinė gumos atsparumo temperatūrai riba paprastai yra 120 ℃, o fluoroplastikai - 180 ℃. Viršijant šį diapazoną, sandarinimo paviršius gali sukietėti ar deformuoti, todėl nutekėjimas gali sukelti nuotėkį.

Kietais sandariais drugelio vožtuvais per metalą (pvz., Nerūdijantį plieną, kietą lydinį) iki metalo ar metalo iki keraminių sandarinimo porų pasiekiama aukšta temperatūra ir aukšto slėgio atsparumas. Garo, šiluminės alyvos, aukštos temperatūros dujų (tokių kaip aukščiau 300 ℃) ar kietųjų dalelių (tokių kaip srutos, lakiųjų pelenų) darbo sąlygos, kietojo sandariklio drugelio vožtuvo standus sandarinimo paviršius gali atsispirti nusidėvėjimui ir erozijai, o aptarnavimo tarnavimo laikas yra 3–5 kartus didesnis nei minkšto sandariklio. Pvz., Dvigubi ekscentriški kietai uždaromi drugelio vožtuvai dažniausiai naudojami katilo tiekimo vandens vamzdynuose energijos pramonėje. Jų ekscentrinė struktūra gali sumažinti trintį ant sandarinimo paviršiaus, tuo pačiu subalansuodama atsparumą temperatūrai ir atidarant bei uždarant lankstumą.

Renkantis produktą, reikia žinoti dvi pagrindines klaidingas nuomones: Pirmiausia nereikėtų aklai siekti kietų antspaudų. Jei terpėje nėra aukštos temperatūros dalelių, didelės sąnaudos ir didelė kieto sandarių drugelių vožtuvų atidarymo ir uždarymo jėga tampa trūkumais; Antra, minkštų sandarių drugelių vožtuvų ≠ žemo slėgio įvertinimas. Sutempdami vožtuvo korpusą ir sustiprindami sandarinimo konstrukciją, kai kurie minkšti sandarinti drugelio vožtuvai gali atlaikyti 2,5MPa slėgį, tačiau medžiagų sertifikavimas (pvz., WRAS, CE) turi būti patvirtintas su gamintoju.

Išvada: minkštas uždarytasDrugelio vožtuvaiyra teikiama pirmenybė kambario temperatūros valymo terpėms, tuo tarpu kietus sandarius drugelio vožtuvus teikiami aukštos temperatūros kietųjų dalelių terpę; Jei eksploatavimo sąlygos yra tarp dviejų (pvz., Karšto vandens ties 150 ℃), gali būti laikoma, kad sudėtingas drugelio vožtuvas su metaliniu sandarinimo paviršiumi, purškiamu keramiku arba suvirintas kieto lydinio, taip, kad būtų subalansuotas našumas ir kaina.
