Kokia yra pagrindinė drugelio vožtuvo struktūra?

Kokie komponentai sudaro pagrindinę a struktūrądrugelio vožtuvas?

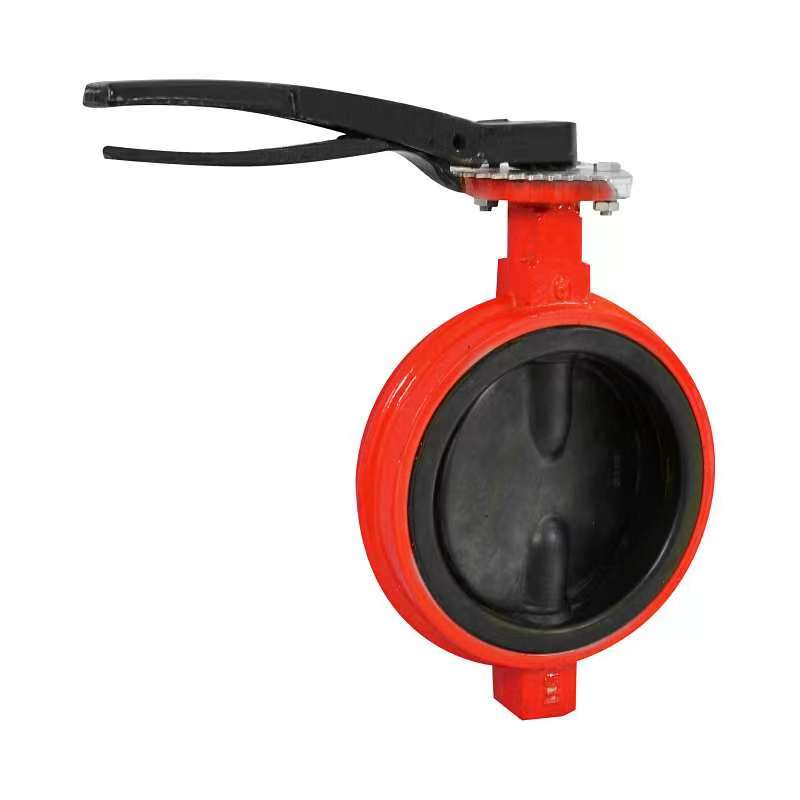

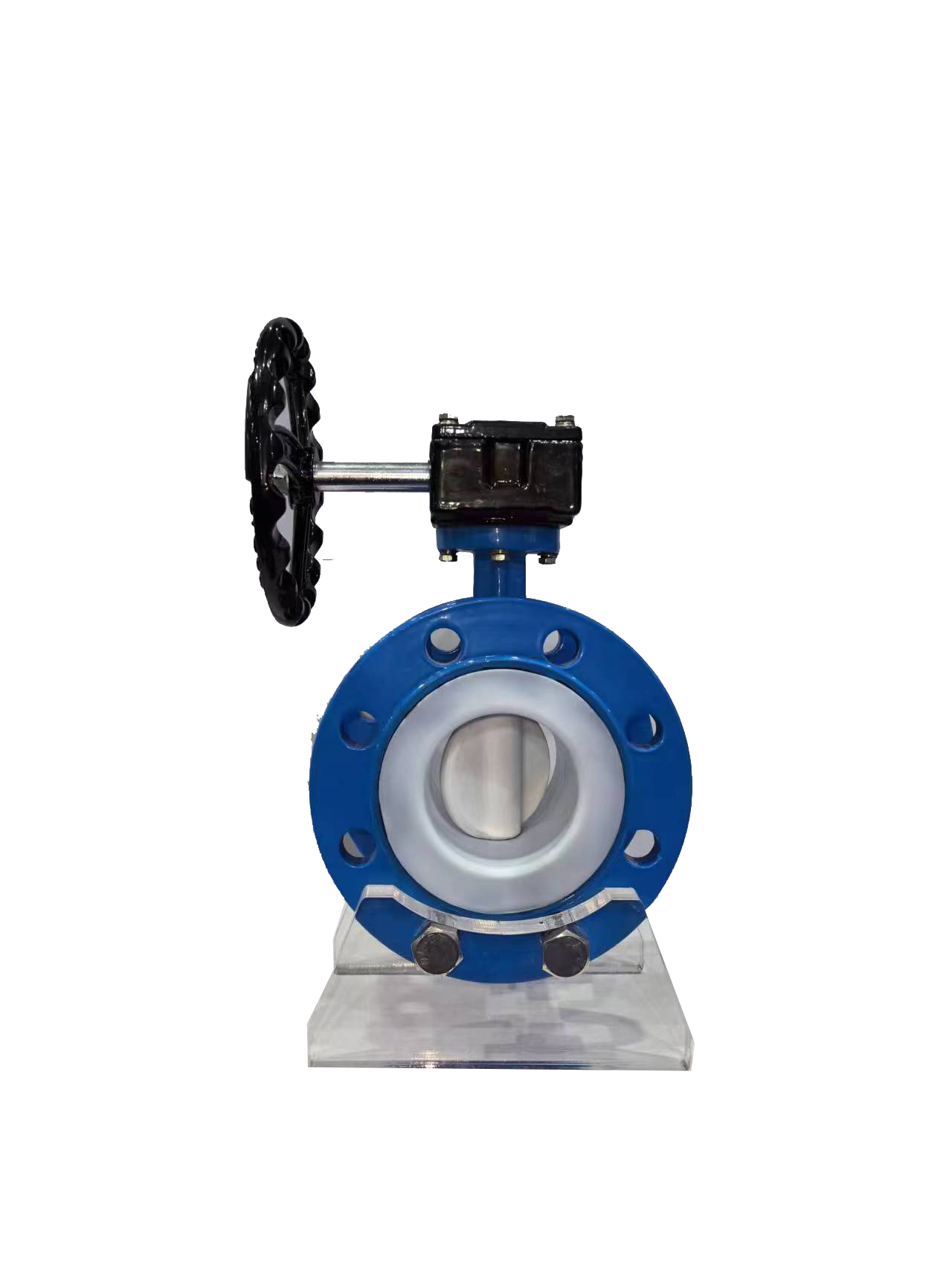

Pagrindinė struktūra adrugelio vožtuvasdaugiausia apima vožtuvo korpusą, vožtuvo kotą, drugelio plokštę ir sandarinimo komponentą. Vožtuvo korpusas paprastai yra tiesios cilindrinės konstrukcijos su lygiomis vidinėmis sienelėmis, kad būtų sumažintas vidutinio srauto pasipriešinimas; Vožtuvo kotas yra prijungtas prie pavaros įtaiso ir drugelio plokštės, atsakingos už sukimo momento perdavimą ir drugelio plokštės sukimąsi; Drugelio plokštė yra atidarymo ir uždarymo komponentas, reguliuojantis srautą sukdamasis aplink vožtuvo koto ašį (0 ° ~ 90 °), o jos forma tiesiogiai veikia srauto našumą; Sandarinimo komponentas sudarytas iš vožtuvo lizdo ir sandarinimo medžiagos, kuri tiesiogiai veikia terpės suderinamumą ir sandarinimo savybes.

Kokios yra pagrindinės detalėsdrugelio vožtuvasplokštės dizainas?

Drugelinių vožtuvų, kaip pagrindinės peteliškųjų vožtuvų sudedamosios dalies, konstrukcija tiesiogiai veikia srauto charakteristikas ir sandarinimo efektyvumą. Standartinė supaprastinta drugelio plokštė turi lanko formos kraštą, kuris gali sumažinti skysčio pasipriešinimą, tačiau kreivio spindulys turi atitikti dujotiekio skersmenį, kitaip nesunku susidaryti sūkuriai; Ekscentrinės drugelio plokštės (pvz., viengubas, dvigubas ekscentrinis ir trigubas ekscentrinis) sumažina sandarinimo paviršiaus susidėvėjimą, perkeldamos vožtuvo koto centrą, o triguba ekscentrinė drugelio plokštė prideda papildomą pasvirimo kampą, kad būtų pasiektas nulinis nuotėkis ir atsparumas aukštai temperatūrai bei slėgiui; Netaisyklingoje drugelio plokštėje yra kreipiamųjų briaunų, skirtų terpei, kurioje yra dalelių, kad būtų išvengta dalelių užsikimšimo.

Kaip drugelių vožtuvų sandarinimo komponentas veikia veikimą?

Sandarinimo komponentas yra raktas į terpės ribą ir srauto reguliavimą drugeliniuose vožtuvuose. Vožtuvo lizdo medžiagą reikia parinkti pagal terpės charakteristikas, pvz., nitrilo kaučiuką (NBR), pasižymintį geru atsparumu alyvai, bet lengvai kietėjantį žemoje temperatūroje, ir fluoro kaučiuką (FKM), pasižymintį dideliu atsparumu korozijai, bet brangiai; Metalinė vožtuvo lizdas turi atitikti drugelio plokštės medžiagos kietumo skirtumą, kad būtų išvengta nuotėkio dėl abipusės trinties. Be to, reikia tiksliai kontroliuoti sandarinimo slėgio santykį. Jei jis yra per aukštas, tai sukels vožtuvo lizdo deformaciją, o jei jis yra per žemas, jis nebus sandariai pritvirtintas, tiesiogiai paveikdamas sandarinimo efektą.
